Kit d’adaptation compte tour pour vw T3
AUCUNE AIDE NE SERA FOURNIE POUR L’INSTALLATION DU KIT :
99% des personnes se débrouillent sans aucun problème, mais les 1% qui restent posent des questions soit parcequ’elles n’ont pas lu la doc (tout y est expliqué, faites attention), soit parcequ’elles n’ont aucune base ou logique en électricité/bricolage. A la fin ça se compte en heures par semaines. Je ne suis pas formateur et surtout je ne suis par payé pour ça. Si vous estimez ne pas avoir les compétences faites appel à un professionnel prés de chez vous.
ATTENTION :
– Le mécanisme de compte tour sera à prélever sur un compteur de golf 2.
– Essence et diesel ne sont pas compatible entre eux.
Visualisez les images pour comprendre

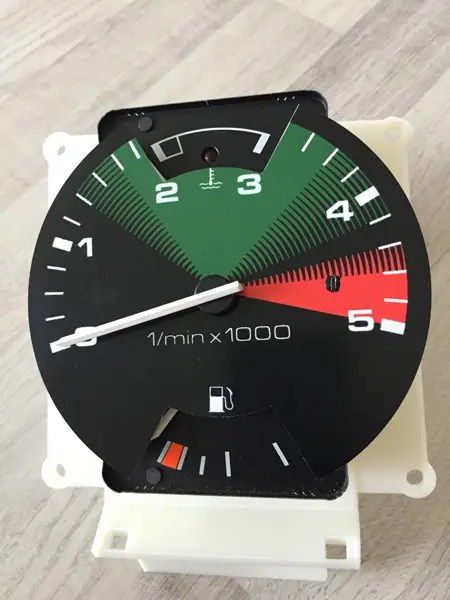

Image 1 : Kit fourni (cadre en fonction de votre sélection, nappe verticale gen1 ou horizontale gen2)
Image 2 : apparence du compteur de golf 2 ou prélever le compte tour

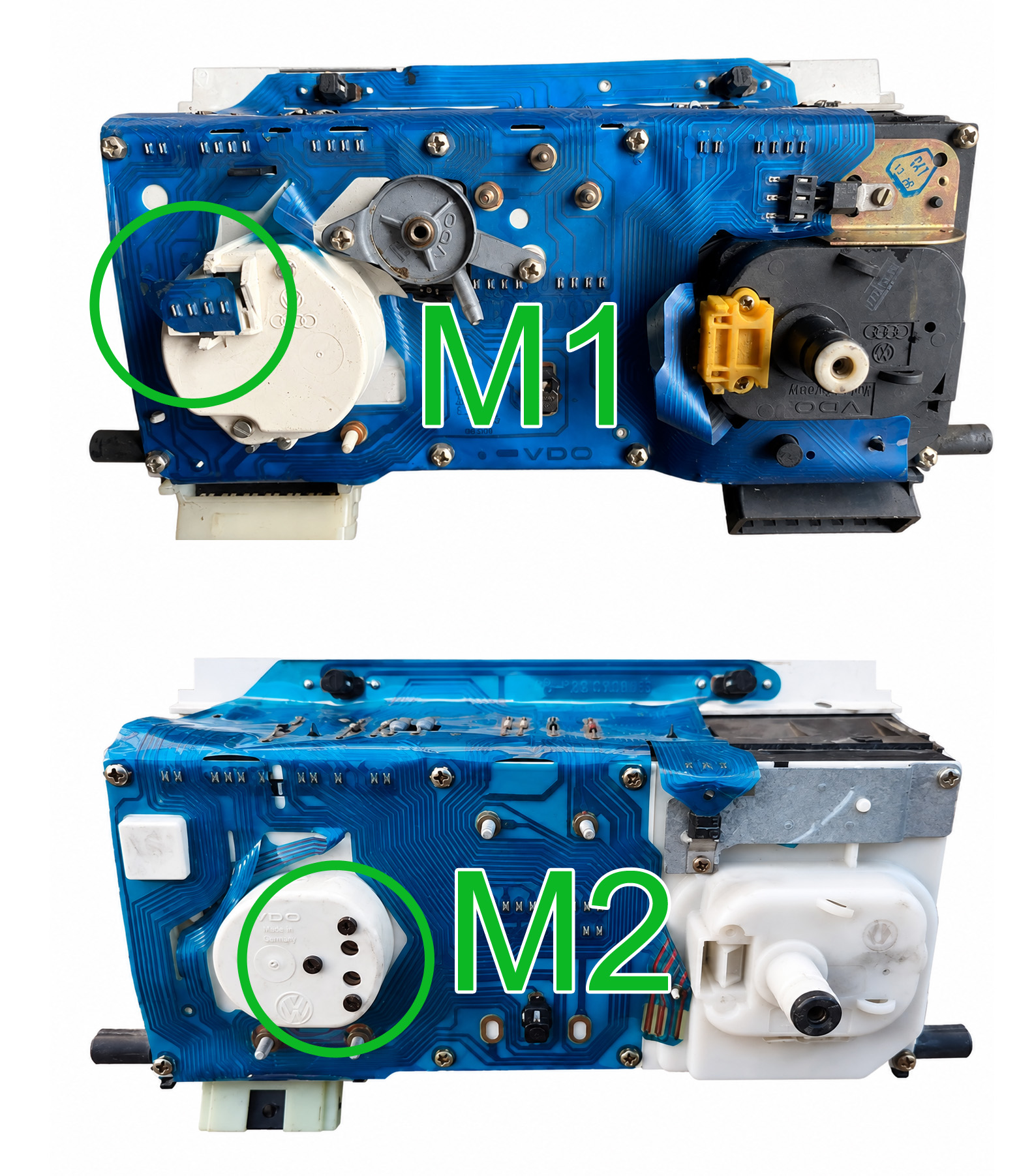

Image 3 : Attention a bien prendre le compteur avec la fiche entourée en vert
Image 4 : Il se peut que vous ayez besoin de limer les pattes selon le compte tour
Les fils sont à raccorder après votre connecteur blanc de compteur :
– Fil du connecteur fourni Vert sur faisceau du camion Vert,
– Fil du connecteur fourni Noir sur faisceau du camion Noir,
– Fil du connecteur fourni Marron ou Jaune sur faisceau du camion Marron,
Coupez le fil après le connecteur selon la couleur, glissez les 3 fils de la même couleur dans le scotchlock fourni sans les dénuder. Une fois fait, sertissez les en appuyant à l’aide d’une pince sur le connecteur jusqu’à ce que le repère rouge soit enfoncé au maximum
